一、產品特點

超高清成像，軟件支持全屏測量，可以一機兩用（顯微鏡觀察+二次元測量）。光源可以通過軟件控制。標配點激光可以讓測量員更快的找到被測要素。可以選配探針完成簡易三維測量，Z軸選配電機可以實現自動對焦。

二、設備描述

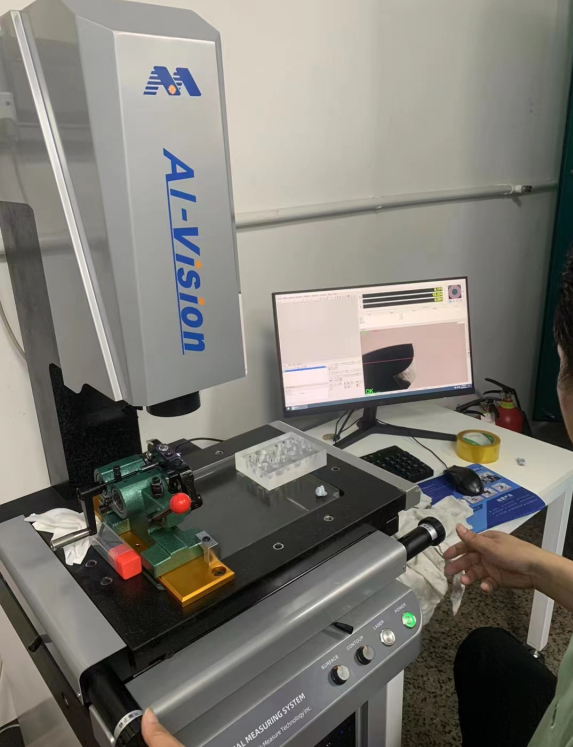

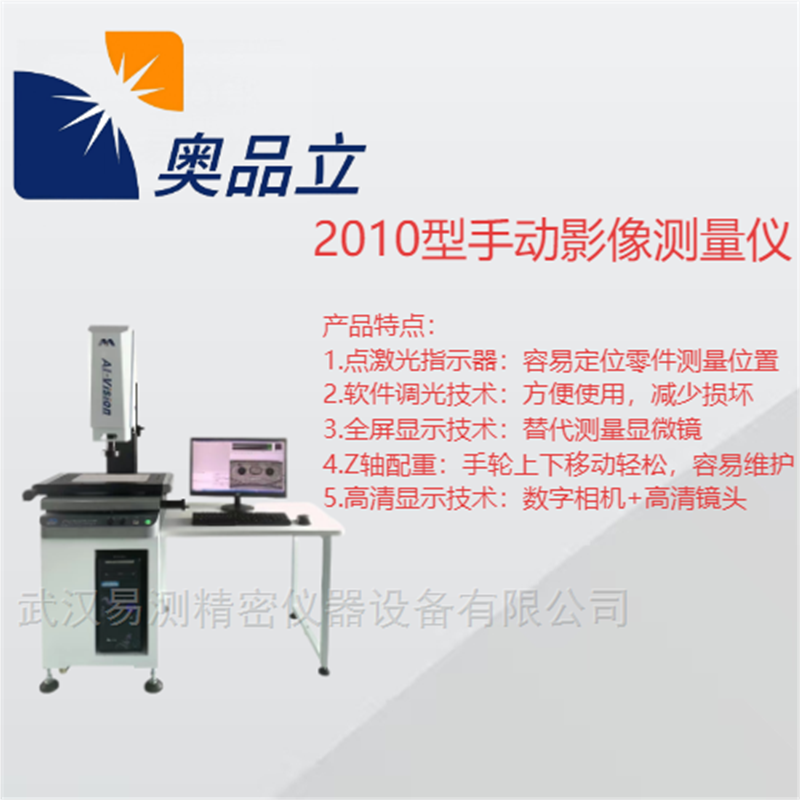

(1) 設備名稱：2010型手動影像測量儀

(2) 設備型號：AIM-2010S

(3) 測量行程：X:200mm，Y:100mm，Z:150mm

(4) 用領域：廣泛應用于玻璃、機械、電子、模具、注塑、五金、橡膠、低壓電器、磁性材料、精密五金、精密沖壓、接插連接器、家電、計算機、液晶電視、電路板PCB、汽車、醫療器械、鐘表、儀器儀表等。

三、2010型手動影像測量儀技術參數

四、產品配置清單

五、軟件功能

1.  元素測量

能直接測量10種元素（點、直線、圓、圓弧、橢圓、矩形、槽形、環形、距離、角度）。具有以下特點：

所測元素類型較多。除六種基本幾何元素外，還有組合幾何元素（槽形）和關聯幾何元素（距離與角度）等。

對用戶最感興趣的距離與角度元素，既可作測量元素對待（可通過一次測量直接獲得所需結果），又可作構造元素對待（構造方法靈活多樣，構造功能極其強大），從而增加了求距離和角度的靈活性與方便性。

測量方法多樣（自動尋邊、對比測量、局部放大采點、十字線尋邊測量、鼠標采點測量），可以滿足用戶不同需求，大大提高使用的方便性,當某種特別的工件用自動尋邊無法完成時,可通過對比測量和局部放大采點測量方式解決.

2. 元素構造與預置

強大的元素構造功能。元素構造提供12種構造法（【提取】、【平移】、【組合】、【平行】、【垂直】、【鏡像】、【對稱】、【旋轉】、【相交】、【相切】、【平均】）構造10多種幾何元素。元素構造使得用戶可以輕松應付一些難以測量的元素，從而提高工作效率。

構造元素以元素類型為導向。有多種構造結果時，提供各種構造結果以供用戶選擇。豐富的預置功能，在某些特殊場合有非同尋常的效果。

3. 測量結果

測量結果信息非常豐富﹐用戶可選擇自己感興趣的進行顯示﹐或做報表.測量結果可保存DXF檔,將其在AutoCAD中與工程圖進行比對。

4. 坐標系統

能建立機械坐標系和工件坐標系(基準工件坐標系、臨時工件坐標系、多重共建坐標系)，實現各坐標系的坐標變換；能方便地實現直角坐標系與極坐標系之間的相互轉換，能實現各工件坐標系的存儲和調用。

5. 輔助對焦

輔助對焦功能。使用對焦功能保證機器能準確地測量高度，極大地避免了傳統手工對焦方式帶來的測量誤差，大大提高了測量精度的重復性.

可以自由選擇對焦方式：大區對焦、小區對焦。

6. 圖形功能

有完善的基本幾何元素的圖形處理和顯示功能（縮放、平移、窗口顯示、局部放大、全屏顯示功能），使測量結果變得更加形象、直觀，便于用戶操作。

7. 標注功能

能直接在繪圖區及影像區的元素圖形上標注角度、距離、X方向距離、Y方向距離、圓（弧）半徑、圓（?。┲睆?、弧長，使用戶一目了然。

8. 軟件修改編輯

軟件修改編輯及查看尋邊狀況 ：軟件可以修改編輯任何測量元素的尋邊范圍，光源亮度,倍率等。還可以查看之前測量的某個元素的尋邊狀況(包括尋邊的位置,所用的光源亮度,倍率及所采的原始點等)，以便用戶掌控測量的全過程的狀況。

9. 公差

自帶計算器功能，可計算各種復雜公式，并自動輸出結果至報表。完善的尺寸公差計算能力。符合國標的形位公差計算能力，以圖表描述直線的真直度、及圓、弧的真圓度。位置公差計算包含位置度、平行度、垂直度、傾斜度及同心度。超差能自動報警，并以紅色警示。

10. 語言轉換

現已準備好的“中文簡體"、“中文繁體"與“英文"三種屏幕對話語言已能滿足絕大多數用戶的需求。系統默認的語言與計算器操作系統相一致。用戶可通過“參數設置"實現中英文切換。

11. 報表功能

多種輸出格式選擇，DXF. WORD. EXCEL等，CAD圖檔導入對比。
